套筒式波紋補償器的工作原理
1 套筒式波紋補償器的工作原理， 是根據流體力學中的帕斯卡定律 ,在結構設計中巧妙地應用了一個密閉環形氣室 ,該氣室兩端分別有兩個環形受壓面 ,一個是固定的 ,另一個與伸縮管一起是流動的。該環形受壓面剛好與管內截面逆向受壓面的面積相等 ,從而使布置在固定支架兩個補償器 ,或一端有補償器另一端是L型彎管所產生的內壓力相互抵消。這樣 ,在直埋管道中 ,就有可能取消固定支架 ;或在計算固定支架的推力時就不必考慮由介質內壓引起的盲板力 (因兩個方向相反的介質作用面的面積不同引起的力 )。
2 套筒式波紋補償器在直埋管道中的設計應用無推力套筒補償器在直埋管道中的應用形式非常多為了對無推力套筒補償器的作用有個定量的熟悉 ,以下針對兩種典型安裝形式進行具體的分析比較。

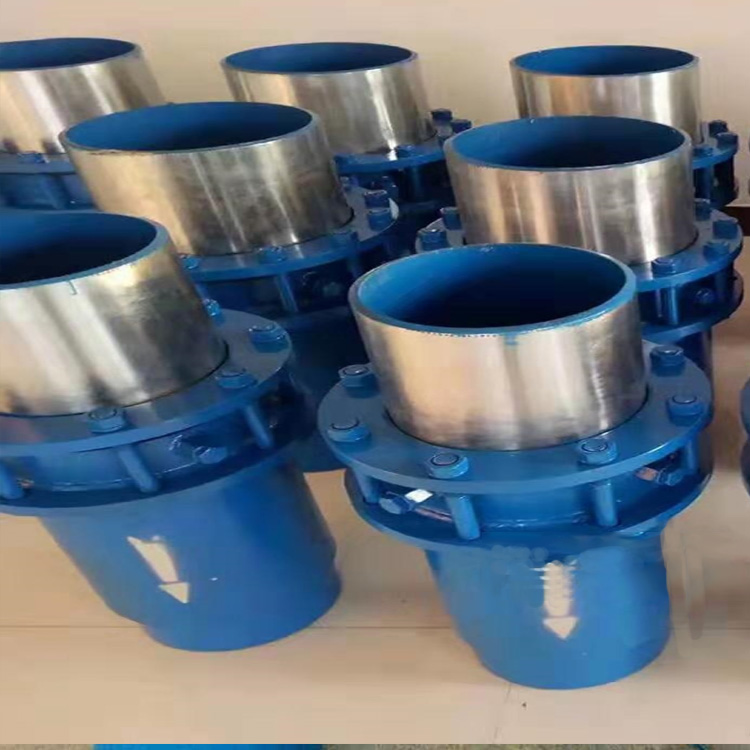

套筒式波紋補償器的結構特點
1，套筒式波紋補償器，主要有套筒外殼,密封材料等組成.用于補償管道的軸向伸縮及任意角度的軸向轉動.具有體積小補償量大的特點，適用于熱水、蒸氣、油脂類介質，通過滑動套筒對外套筒的滑移運動，達到熱膨脹的補償。
2，套筒式波紋補償器的內套筒與管道連接,采用高性能自壓式動密封的原理與結構,它可以隨著管道的伸縮在外殼內進行自由滑動,能適應任何管道的密封要求.外殼與內套筒之間采用新型合成材料密封,能耐高溫,防腐蝕抗老化。
3，套筒式補償器設計了防拉斷裝置,可保證在其伸縮到極限位置時不被拉開,從而使整個管網運行的安全性大大提高.。
4，套筒式補償器采用新型的密封材料柔性石墨環，其具有強度大，摩擦系數小(0.04~0.10)，不老化，效果好，維修方便等特點。
5，套筒式補償器的使用壽命大，疲勞壽命與管道相當�；瑒�(dòng)表面經特殊處理，在鹽水、鹽溶液等環境下耐腐蝕性能好，比奧氏體不銹鋼高50倍以上。同時，多年后因磨損導致密封效果減弱時，可再次緊固法蘭，增強密封性能，也可將螺栓松開，取下壓圈，再裝進一層或兩層密封環，壓緊壓圈，繼續使用。
6，套筒式波紋補償器能直埋于地下，安裝時可不設置維修井，工程造價低。
