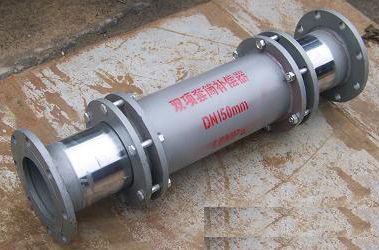

產品名稱：銀川套筒補償器
銀川，簡稱“銀”，是寧夏回族自治區首府，國務院批復確定的中國西北地區重要的中心城市。
空架鋪設的供熱管道選用套筒補償器時管道補償器應當布局在什么位置?套筒補償器的兩邊務必是支撐架嗎？
有關施工現場套筒補償器的安裝能夠 參考建筑力學和管路地應力，有關您明確提出的套筒補償器空架部位，可依據你工程施工總長明確，一般里支撐架不大于兩米范疇內裝套筒補償器，實際依據施工工地排列。套筒補償器的部位，是依據管路的熱變形量和管道補償器的賠償量及其管路的布局方式來明確的。套筒補償器的兩邊不一定全是支撐架，可是和套筒補償器鄰近的近期的前后左右兩個支撐架一定不可以另外是支撐架。
支撐架的設計方案測算
具備兩個管路支系并在主干道上面有一處拐角管路平面圖，管道補償器的布局應考慮Ln＜Lmax的標準。駐店G1、G2的扭力為零，因此，此點處無須設定固定不動橡膠支座，但以便避免回填的不勻稱，埋深的不一致和預制保溫管機殼表面粗糙度的不規律等將會(huì )會(huì )導致駐店的飄移，因此，對處在駐店部位的管路支系處G1、G2需設定橡膠支座，以G1為例子其徑向扭力可按住式測算：
F1=Pb2+L2f-0.8(Pb3+L2f)
式中F1-固定支座G1的水平推力，kgf； f-管道單位長度摩擦力，Kgf/m
Pb2-B2膨脹節的彈性力，Kg； Pb3-B3膨脹節的彈性力，Kgf
k2-B2膨脹節的剛度，Kgf/mm；
△L2-B2膨脹節的補償量，mm；
L2-膨脹節至G1的距離，m；
假如某一分支如自G2接出的分支帶有補償器B。那么，G2還受到一側向推力的作用，如圖中的F2（y），當L5很短（實際布置時L5也應很短），那么，側向力F2（y）的大小為：
F2(y)=Pn*A5+Pb5
式中Pn-管道工作壓力，Kgf/cm2
A5-B5膨脹節的有效面積，cm2；
Pb5-B5膨脹節的彈性力kgf。
固定支座G3也駐點位置，從管道和土壤的摩擦力來講，該點也受到大小相等，方向相反的兩個時作用，但應注意到該點同時又受到轉角處的盲板力的作用，考慮駐點漂移的影響，固定支座G3的推力
F3=1.2Pn*A4
式中F3-作用在固定支座G3的水平推力，Kgf；
Pn-管道工作壓力，Kgf/cm2；
A4-B4膨脹節的有效面積，cm2。
